1. КлассификацияСканирование электронных микроскопов
Сканирующая электронная микроскопия может быть разделена на тип теплового электрона и тип эмиссии поля в соответствии с различными способами генерации электронов. Филамент, используемый для типа теплового электрона, в основном представляет собой электронную микроскопию вольфрама. Полевой тип выбросов
Различие между выбросом горячего поля и выбросом холодного поля.
2. КлассификацияПропишетная электронная микроскопия
Электронная микроскопия просвечивающей электронную микроскопию может быть разделена на тип теплового электрона и тип эмиссии поля в соответствии с различными способами генерации электронов. Филаменты, используемые для термоэлемента, в основном включают в себя вольфрамовые филаменты и гексаборидные филаменты Lanthanum. Существует два типа выбросов поля: излучение теплового поля и излучение холодного поля.
3. Сходство и различия между сканирующей электронной микроскопией и просвечивающей электронной микроскопией
Эти два имеют аналогичные требования для образца: твердое вещество, как можно более сухое, как можно более свободно от загрязнения масла, а внешние размеры соответствуют требованиям размерной камеры.
Разница в:
(1) При подготовке образца: способность проникновения электронов ТЭМ очень слаба. Электронная микроскопия прохождения часто использует высокоэнергетические электронные балки в несколько сотен киловолт, но она все еще требует шлифования или истончения ионов образца или ультратонкого нарезания до толщины микро нано-нано, что является наиболее основным требованием. SEM вряд ли требует подготовки образца и позволяет проводить прямое наблюдение. Большинство непроводящих материалов требуют производства проводящих пленок (таких как золотое покрытие).
(2) На визуализации: во время визуализации SEM электронный луч не проникает в образец, но сканирует его поверхность. Во время визуализации ПЭМ электронный луч проникает в образец. Пространственное разрешение SEM, как правило, находится между XY-3-6NM,
Пространственное разрешение ПЭМ может достигать 0,1-0,5 нм.
4. Какова потребность в толщине для образца при проведении тестирования ПЭМ?
Толщина образца ПЭМ должна быть предпочтительно составлять менее 100 нм. Если он слишком толстый, электронный луч нелегко передать, что приводит к неясным изображениям и плохой визуализации.
5. Каковы требования к образцу при проведении тестирования ПЭМ?
-Образец, как правило, должен быть сухой. Если образец является раствором, его необходимо сбросить на определенную подложку (например, стекло), высушить, а затем распылять углеродом. Если сам образец является проводящим, нет необходимости распылять углерод.
6. Как выполнить ПЭМ на наночастицах в водном растворе?
Образцы ПЭМ должны быть проверены в условиях высокой вакуума, в то время как наночастицы в водных растворах не могут быть непосредственно измерены. Обычно для удаления образца используются микро сетки или медная сетка. После сушки его можно помещать в электронный микроскоп для тестирования. Если размер выборки маленький и всего несколько нанометров, используйте не пористую углеродную пленку, чтобы поднять образец.
7. Требования к толщине для образцов высокого разрешения
При получении изображений ПЭМ с высоким разрешением лучше всего контролировать толщину образца ниже 20 нм. Более тонкие образцы могут уменьшить рассеяние электронного луча, тем самым улучшая разрешение изображения. Для порошков диаметром менее 20 нм они могут быть непосредственно удалены и наблюдать на пленках поддержки углерода или небольших пор -микросетках. Если диаметр частиц превышает 20 нм, лучше сначала встроить его, а затем использовать технологию истончения ионов, чтобы понизить образец до толщины, подходящей для наблюдения.

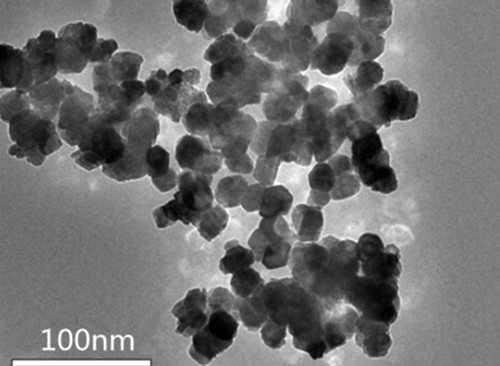

8. Как сделать ПЭМ для порошкообразных образцов?
Ключ к приготовлению образцов порошка состоит в том, чтобы иметь хорошую поддерживающую пленку и равномерно рассеивать порошок с умеренной концентрацией. После того, как поддерживающая мембрана полностью высохнет, ее следует помещать в электронный микроскоп для наблюдения, чтобы избежать разрыва поддерживающей мембраны при облучении электронного луча.
① Предварительно прикрепить тонкую поддержку пленку к медной сетке;
② Выберите разумный диспергатор на основе свойств образца порошка;
③ Равномерно рассеивайте порошок через ультразвук, чтобы сформировать подвеску;
④ Поместите раствор порошка на медную сетку, используя методы капли или совка и высушите его;
⑤ Убедитесь, что образец порошка равномерно распределен на медной сетке и не содержит загрязнений;
⑥ Аккуратно взорвать медную сетку с помощью мытья ушного мытья, чтобы не было легко падать порошок.
9. Зачем распылять золото на непроводящие или плохо проводящие образцы?
SEM -визуализация - это процесс получения сигналов вторичных электронов и электронов обратного рассеяния через детектор. Если образец не проводящий или имеет плохую проводимость, это приведет к накоплению избыточных электронов или свободных частиц на поверхности образца, которое не может быть своевременно управлять. После определенной степени возникнут повторные явления зарядки и сброса, что в конечном итоге влияет на передачу электронных сигналов, вызывая искажение изображения, деформацию, встряхивание и другие явления. После опрыскивания золота будет повышена проводимость поверхности образца, что позволяет избежать явления накопления.
10. влияет ли распыление золота на морфологию образца?
После опрыскивания золота на поверхности образца только несколько до дюжины слоев атомов золота покрыты на его поверхности, с толщиной всего несколько нанометров до дюжины нанометров, что почти не влияет на морфологию.
11. Как размагнировать магнитный порошок?
Магнитные порошки могут быть приготовлены с использованием электронной микроскопии Zeiss Emishing Emishing без размагничивания после приготовления обычных образцов порошка. Если некоторые сильные магнитные материалы в форме блока могут быть размагнированы путем нагрева или применения внешнего магнитного поля, на рынке существуют специализированные размагничивания.
12. Почему магнитные частицы, как правило, не позволяют проходить просвечивающую электронную микроскопию?
Поскольку образец должен быть сброшен на выделенную поддержную пленку при изготовлении магнитных материалов, магнитный материал может привлекать к объективе, влияя на разрешение ПЭМ и загрязняя электронный микроскоп.
13. Почему разные инструменты оказывают различные эффекты на одну и ту же выборку?
Если параметры камеры установлены аналогичным образом, эффект не будет значительно отличаться. Только разные инструменты имеют разные параметры параметров (зонд, напряжение, ток луча и т. Д.) Во время стрельбы, и конкретное влияние, которые необходимо проанализировать параметры на основе результатов стрельбы.
14. Каковы конкретные сценарии применения для распыления золота, платины и углерода?
Металлические мишени, такие как Au и PT, могут увеличивать проводимость, увеличить генерацию вторичных электронов и электронов с обратным рассеянием, имеют хорошее отношение сигнал / шум и уменьшить проникновение электронного луча с целью получения высококачественных изображений. C Целевой материал, подходящий для анализа EDS, EBSD, WDS и других компонентов.

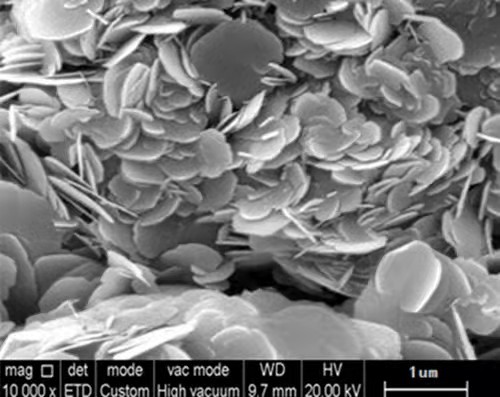

15. При фотографировании SEM. Зачем распылять золото или углерод на непроводящие или плохо проводящие образцы?
При наблюдении со сканирующим электронным микроскопом, когда падающий электронный луч поражает образец, накопление заряда происходит на поверхности образца, образуя эффекты зарядки и сброса, которые влияют на наблюдение и фотографическую запись изображения. Следовательно, перед наблюдением должна проводиться проводящая обработка, например, распыление золота или углерода, чтобы сделать поверхность проводящего образца.
16. Образец не содержит углеродного элемента, но результат показывает содержание выше 70%, что слишком сильно отклоняется от фактической ситуации. Как справиться с этим?
Энергетический спектр нечувствителен к элементам с атомными числами менее 11, а ошибки в углероде, азоте и кислороде распространены. Кроме того, загрязнение углерода происходит из широкого спектра источников, таких как проводящие клеевые, контакт между образцами и руками, насосы DP, воздушная пыль и так далее. Особое внимание должно быть уделено непригодности световых элементов, таких как углерод, азот и кислород для анализа энергетического спектра. Кроме того, если требуется картирование тестирования, на заднем плане может быть очевидный углерод, азот и кислород, кроме образца, который не может быть отличается от образца, картирование уделяет особое внимание световым элементам, таким как углерод, азот и кислород. Если содержание выше фактического значения, его можно искусственно уменьшить.
17. Причина неясных результатов морфологической стрельбы
Плохая проводимость выборки приводит к неясным результатам стрельбы; Требования к стрельбе слишком высоки, и сам инструмент не может соответствовать им; Фокусировка или астигматизм не регулируется должным образом, что, как правило, редко; Это также связано с конфигурацией устройства и средой установки.
18. В СЭМ -изображениях некоторых образцов можно увидеть очевидные электронные луча. Как снять пятна электронного луча на границе раздела?
Электронно -луча Черные пятна могут указывать на то, что образец является относительно грязным и обладает накопленным углеродом. Рекомендуется обратить внимание на среду хранения или провести своевременное тестирование на подготовленной выборке.
19. Какова причина для образца дисперсии этанола, принимающего морфологию, которая показывает слой пленки на подложке?
Причина появления, напоминающего пленку, связана с рассеиванием этанола с последующим опрыскиванием золота.
20. Почему проникновенная электронная микроскопия не имеет цвета?
Цвет определяется цветом света, то есть частотой электромагнитных волн, а свет электронного микроскопа не является естественным светом, а источник электронного луча, поэтому он не может отображать красочные цвета. Электронная микроскопия просвечивающей электронную микроскопию может выявлять тонкие структуры, меньше, чем 0,2 мм, которые не могут быть четко видны под оптическим микроскопом, которые называются субмикроскопическими структурами или ультрафийными структурами. Чтобы ясно увидеть эти структуры, необходимо выбрать источник света с более короткой длиной волны, чтобы улучшить разрешение микроскопа. В 1932 году Раска изобрел просвечивающий электронный микроскоп с помощью электронного луча в качестве источника света. Длина волны электронного луча намного короче, чем у видимого света и ультрафиолетового света, а волна электронного луча
Длина обратно пропорциональна квадратному корню напряжения излучаемого электронного луча, что означает, что чем выше напряжение, тем короче длина волны. В настоящее время разрешение ПЭМ может достигать 0,2 нм, а изображения, полученные с помощью электронной микроскопии, представляют собой «изображения серого», которые отражают количество электронов (то есть яркости), без информации о цвете.
